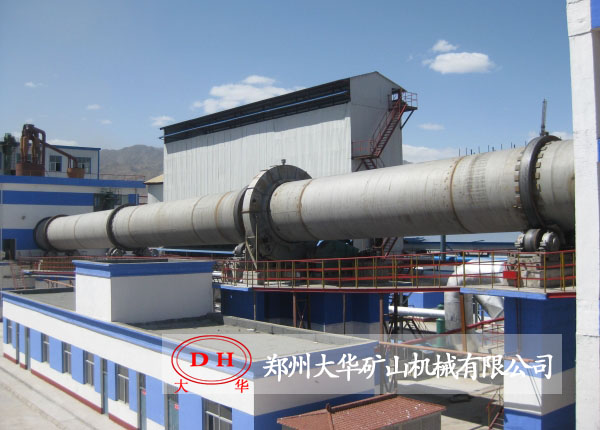

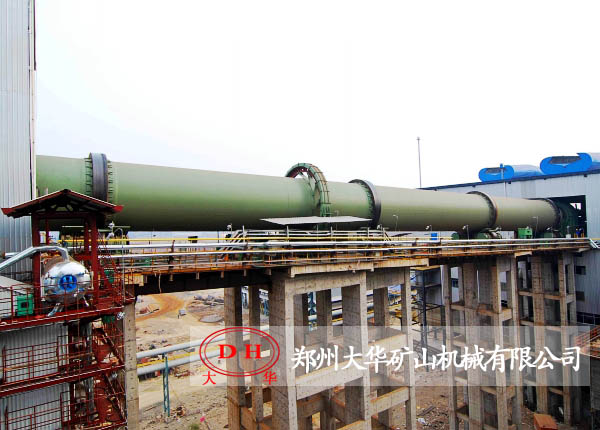

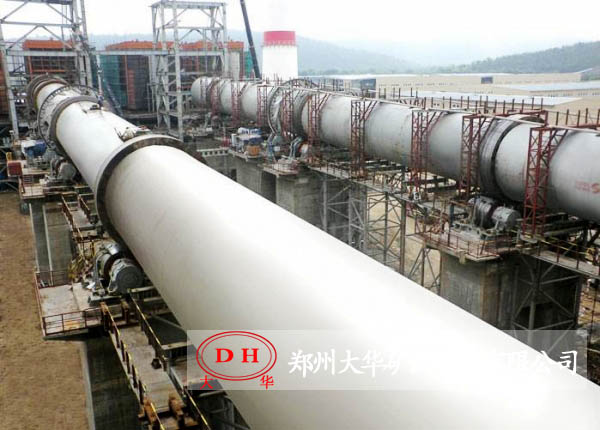

活性白灰窑是旋窑的一种，它是煅烧活性石灰的主要设备，该设备由筒体、支承装置、带液压挡轮支承装置、传动装置、润滑装置、窑尾密封装置等部件组成，该回转窑具有结构简单，运转可靠，生产过程便于自动控制。
【进料粒度】：15mm-50mm
【处理能力】：100t/d-600t/d
【应用范围】：适用于钢铁行业利用高炉煤气和焦炉煤气以及化工、电石行业等。
【适用物料】：水泥熟料、石灰石、活性石灰、氢氧化铝、膨润土等。
结构先进，低压损的竖式预热器能有效提高预热效果，经预热后的石灰石入窑分解率可达20-25%，并可直接利用10-15mm细粒级石灰石。
可靠的水泥熟料回转窑两端组合式鳞片密封。使漏风系数小于10%使用复合型耐火材料，以减少辐射热损失。填充式、可分区通风的圆形或方形竖式冷却器，使出冷却器的石灰温度为800C+环境温度，便于输送、储存，并可将入窑二次空气预热。

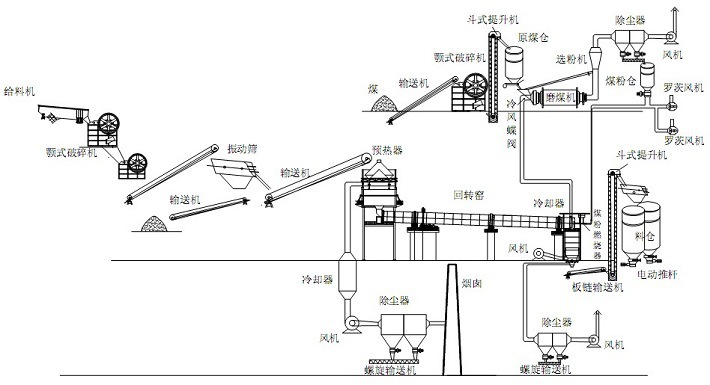

合格的石灰石存放在料仓内，经提升机提升并运入预热器顶部料仓。预热器顶部料仓，由上下2个料位计控制加料量，然后通过下料管将石灰石均匀分布到预热器各各室内。
石灰石在预热器被1150°C窑烟气加热到900°C左右，约有30%分解，经液压推杆推入回转窑内，石灰石在窑内经烧结分解为CaO和CO2。分解后生成的石灰石进入冷却器，在冷却器内被鼓入的冷空气冷却到100°C以下排出，经热交换的600°C热空气进入窑和煤气混合燃烧，废气在兑入冷风经引风机进入袋式除尘器，再经排风机进入烟囱。
出冷却器的石灰经振动喂料机、链斗输送机、斗式提升机、胶带输送机送入石灰成品库。根据客户要求是否进行筛分等工序。
| 产品规格(m) | 窑体尺寸 | 产量(t/d) | 转速(r/min) | 电机功率(kw) | 总重量(t) | 备注 | ||
|---|---|---|---|---|---|---|---|---|
| 直径(m) | 长度(m) | 斜度(%) | ||||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 带立筒预热器窑 |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ---- |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ---- |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
| Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 铝矾土煅烧窑 |
| Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余热发电窑 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 预热分解窑 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | max4.23 | 800 | 1265 | 预热分解窑 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | max5 | 950x2 | 1659 | 预热分解窑 |
